신기술명 : 반원형 수문과 문틀로 구성된 복합자동 수문을 유압실린더로 회전시켜 수위 조절하 는 매입형 가동보의 제작 및 시공기술
신기술내용 :

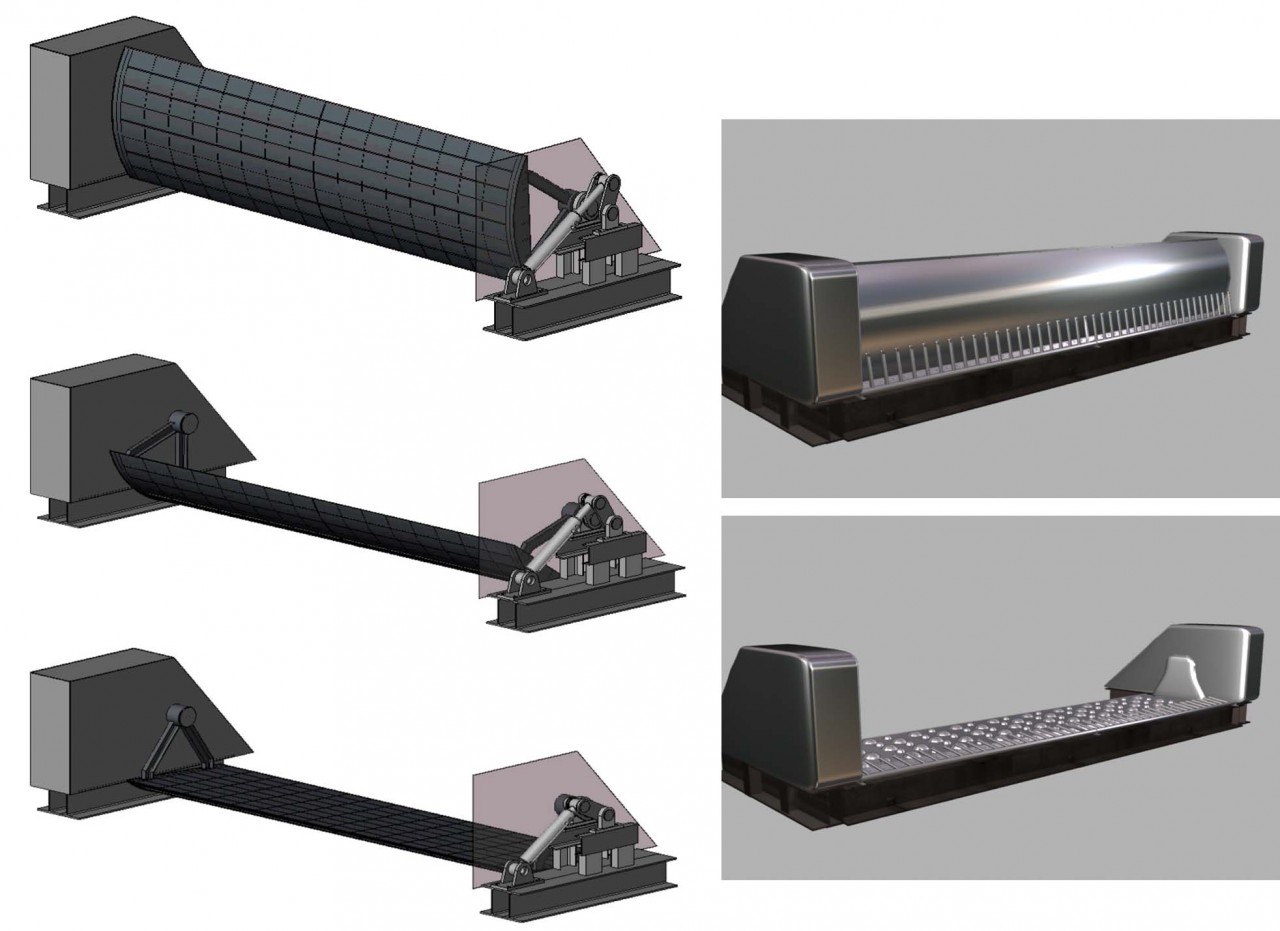

이 기술은 기존의 상승식 Roller Gate 및 전도식 하단배출 수문형식이 아닌 반원형으로 제작된 스테인레스 소재의 수문과 양측부에 실린더실을 가진 문틀로 구성된 복합자동 수문을 회전시켜 배출하는 방식으로 개발되었으며, 수위에 따라 자동으로 수문이 개폐되고 수문을 회전방식으로 작동함으로써 자유로운 각도 조절이 가능하고 그에 따라 상단배출, 하단배출 및 단차 없는 완전배출 등으로 수위를 조절하는 중·소하천(수문 폭 31m/ 수문 높이 2.5m 이하) 매입형 가동보의 제작 및 시공기술이다.
신기술범위 :
반원형으로 제작된 수문과 양측부에 실린더실을 가진 문틀로 구성된 복합자동 수문을 밀폐되어 설치된 유압실린더를 이용하여 수문을 회전 시켜 상·하단 선택적 개방에 의하여 수위를 조절하는 중·소하천(수문 폭 31m/ 수문 높이 2.5m 이하) 매입형 가동보의 제작 및 기술
